在自動化設備精準運轉的背后，伺服電機發揮著核心作用。而這一切的基礎，都源于其精密且巧妙的結構設計。伺服電機并非單一的電機個體，而是由電機本體、編碼器、驅動器三大核心組件協同運作，構成閉環控制系統，實現高精度的位置、速度和轉矩控制。

一、電機本體：動力輸出的核心單元

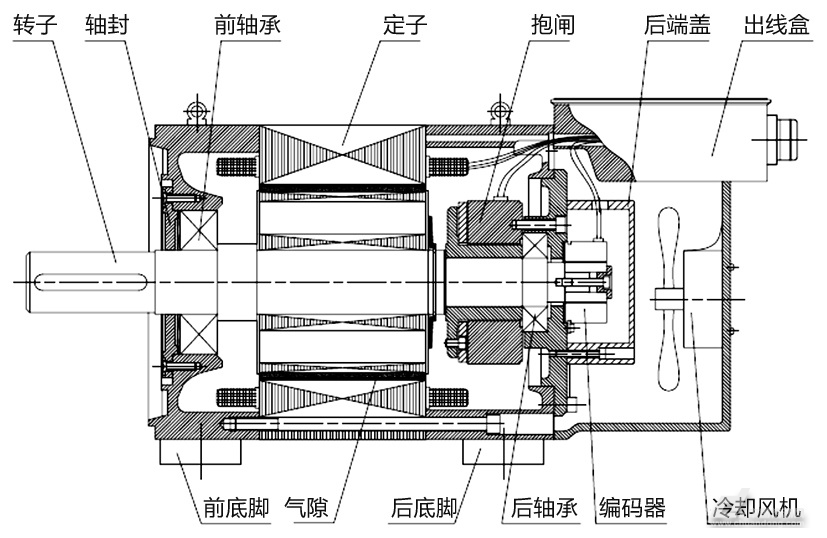

電機本體是伺服電機實現動力轉換的關鍵部分，常見的類型有直流伺服電機和交流伺服電機，其中交流伺服電機因其性能優勢，在現代工業中應用更為廣泛。以永磁同步伺服電機為例，其內部結構主要包括定子和轉子。

定子由硅鋼片疊壓而成，在硅鋼片上開槽并嵌入三相繞組 ，當驅動器輸入三相交流電時，繞組產生旋轉磁場。轉子則采用高性能永磁材料，如釹鐵硼永磁體，具有高剩磁密度和高矯頑力，能夠與定子磁場相互作用產生電磁轉矩，驅動轉子旋轉。

二、編碼器：系統的 “眼睛”

編碼器作為伺服電機的反饋裝置，就像系統的 “眼睛”，實時監測電機的運行狀態。它的主要功能是將電機的角位移、角速度等機械量轉換為電信號，并反饋給驅動器。

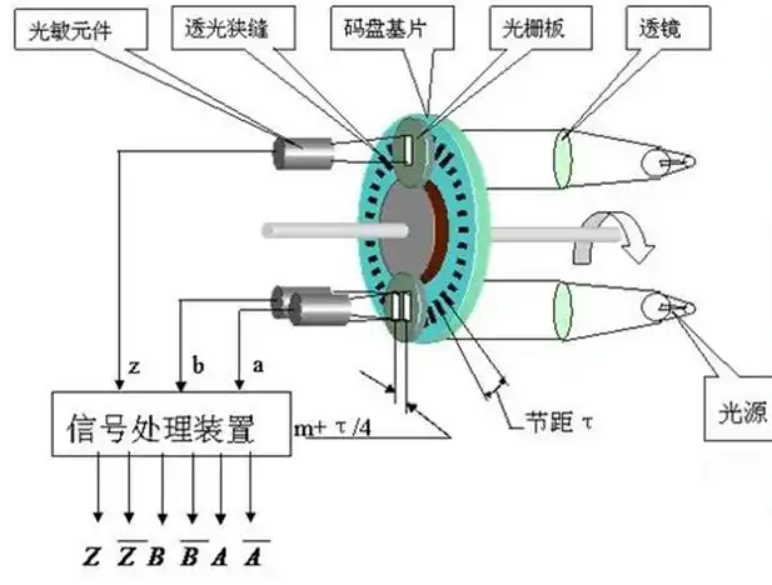

編碼器可分為光電編碼器和磁電編碼器等類型 。光電編碼器利用光柵盤和光電檢測裝置，通過檢測光柵盤上的透光與不透光區域來產生脈沖信號，分辨率極高，例如 20 位的光電編碼器，每轉可產生1048576 個脈沖，能實現極其精確的位置檢測。磁電編碼器則利用磁敏元件檢測磁場變化來輸出信號，具有抗干擾能力強、耐高溫等特點，適用于惡劣的工業環境。

三、驅動器：系統的 “大腦”

驅動器是伺服電機的控制中樞，充當著 “大腦” 的角色。它接收來自外部控制器（如 PLC）的指令信號，同時獲取編碼器反饋的電機實際運行狀態信號，通過內部的算法，如 PID（比例 - 積分 - 微分）控制算法，對兩者進行對比分析，計算出誤差值。

然后，驅動器根據誤差值調整輸出電流的大小、頻率和相位，進而精確控制電機的轉速、轉向和轉矩，實現對電機的閉環控制 。例如，當外部指令要求電機旋轉至特定角度，而編碼器反饋顯示電機尚未到達目標位置時，驅動器會增大輸出電流，加快電機轉速，直至達到目標位置。

四、輔助結構：保障穩定運行

除了三大核心組件，伺服電機還包含一些輔助結構。比如散熱裝置，由于電機在運行過程中會產生熱量，良好的散熱結構，如散熱片、風扇等，可以保證電機在適宜的溫度范圍內工作，避免因過熱導致性能下降或損壞 。此外，電機的軸承、軸封等部件，起到支撐轉子和防止灰塵、液體侵入的作用，保障電機的穩定運行和使用壽命 。

伺服電機的結構設計環環相扣，每個組件都不可或缺，共同構成了一個精密的閉環控制系統。正是這些巧妙的結構設計，使得伺服電機能夠在工業自動化、機器人、數控機床等眾多領域中，實現精準、穩定的控制，推動著現代工業向智能化、高精度的方向不斷發展。
